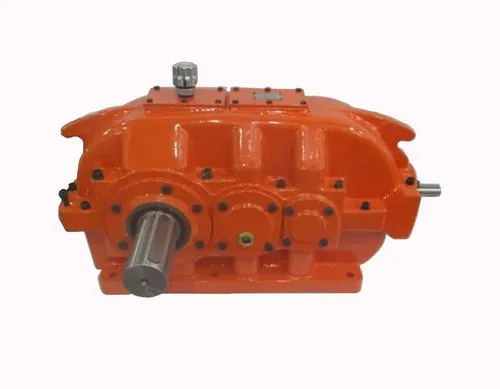

DBY、DCY系列硬齒面圓錐圓柱齒輪減速機

　　DBY、DCY 系列圓錐圓柱齒輪減速器
　　一、概述
　　DBY、DCY 型硬齒輪面圓錐圓柱齒輪減速器是按JB/T9002-1999標準生產制造。圓錐圓柱齒輪減速器為輸入、輸出軸呈垂直狀態布置的外嚙合齒輪傳動機構，主要傳動零件采用合金鋼材質制造。齒輪經滲碳、淬火、磨齒工藝制造，6級精度，硬度可達HRC54～62。產品具有承載能力高、壽命長、體積小、效率高、重量輕等特點。
　　二、用途和適用范圍
　　2.1、用途
　　圓錐圓柱齒輪減速器（以下稱為減速器），用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機等各種運輸機械，也可用于冶金。礦山。化工、煤炭、建材、輕工、石油等各種通用機械。
　　2.2、適用范圍
　　2.21、減速器輸入軸轉速不大于1500r/min；
　　2.22、齒輪圓周速度不大于20m/s；
　　2.23、工作環境溫度為-40～+45℃。當環境溫度低于0℃時，啟動前潤滑油應加熱。
　　三、減速器型式與標記
　　3.1、型式
　　3.1.1、DBY型為二級傳動硬齒面齒輪減速器；DCY型為三級傳動硬齒面齒輪減速器，1級傳動為格里森弧齒錐齒輪，第2、第三級傳動則為漸開線圓柱斜齒輪。
　　3.1.2、減速器按出軸形式可分為Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ六種裝配型式，按旋轉方向可分為順時針（S）和逆時針（N)兩種。
　　3.2、標記
　　3.2.1、減速器的標記代號中包括減速器型號、公稱傳動比，裝配型式和輸出軸旋轉方向。
　　減速器的潤滑
　　減速器一般采用油池潤滑，自然冷卻。當減速器工作平衡溫度超過90℃時，或承載功率超過熱功率PGI時，可采用循環潤滑油，或采用加冷卻管的油池潤滑。
　　當減速器連續停機24h后再啟動時，應使齒輪和軸承潤滑正常后帶負荷運轉。
　　減速器潤滑油應選用GB5903中的N220，N320壓工業齒輪油。
　　軸承一般應選用飛濺潤滑，潤滑油與齒輪油品相同。
　　DBY減速機、DCY減速機的安裝、使用與維護
　　DBY、DCY減速器的輸入軸軸線和輸出軸軸線，與聯接部分的軸線保證同軸，其誤差不得大于所用聯軸器的允許值。
　　由于采用硬齒面，軸距縮小造成輸入軸軸徑減小，往往比相配套的電機軸細。當采用液力偶合器拖動時，會由于安裝對中間位置不好，給較細的輸入軸的危險截面造成過大的附加應力而出現斷軸的可能。為此，建議用戶在設計選用時，把液力偶合器布置在電機軸端，而把彈性聯軸器裝在輸入軸端。
　　安裝好后，箱體油池內須注入潤滑油，油面應置于規定高度（油尺上、下限刻線之間）DBY、DCY減速器在正式使用前，用手轉動，須靈活，無卡住現象，然后進行空載轉運，時間不得少于2小時。運轉應平穩，無沖擊、震動、雜聲及漏油等現象，發現故障應及時排除。
　　首先注入的潤滑油須在運轉300~600小時后更換。此后，每運轉1500—5000小時更新一次，這主要由于工作環境而定，但更換時間不應超過18個月。在換油時應同時清洗磁性油塞。
　　在運轉中，出現油溫突然升高及不正常噪聲時，應立即停車檢查。在正確排除故障后方可再次投入運轉。
